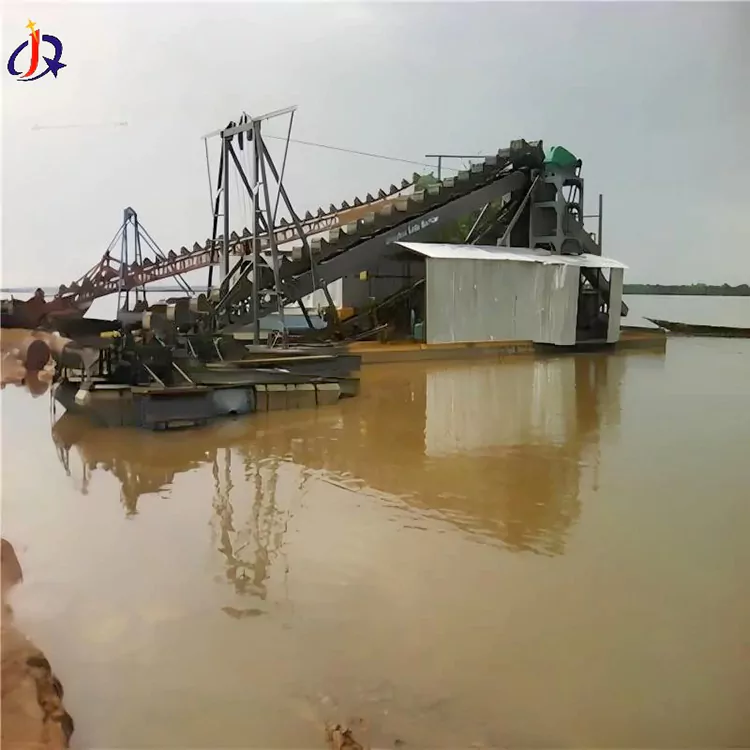

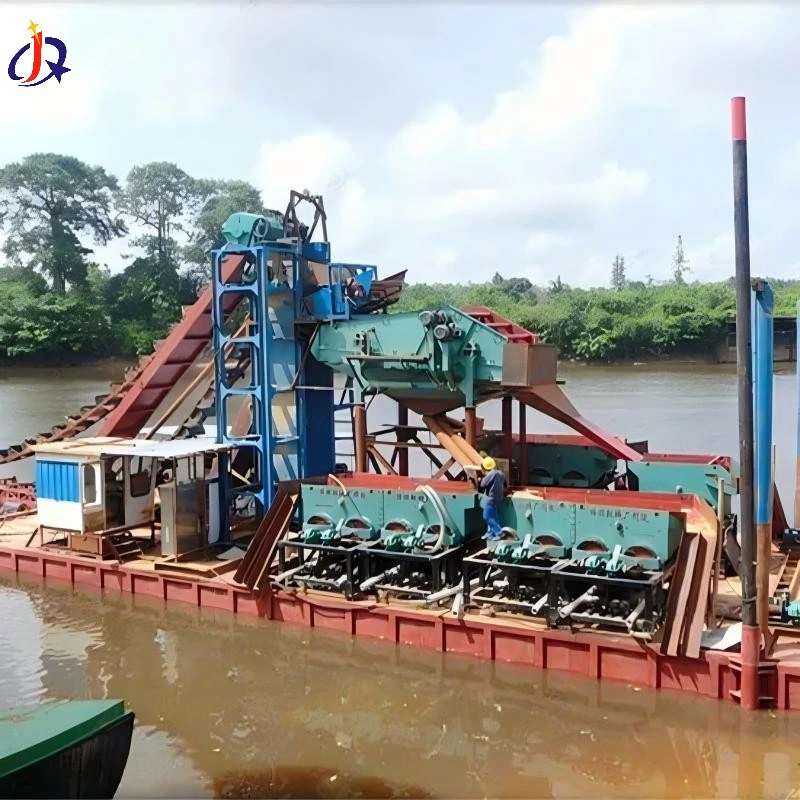

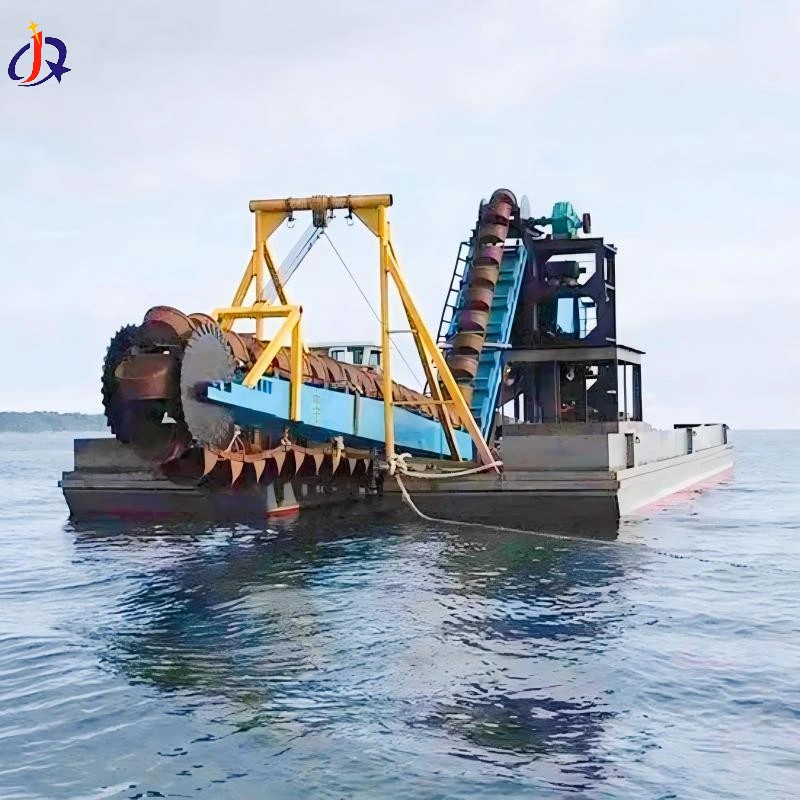

Bærbar alluvial gullmudder for elvedrift

System

nøkkelkomponenter

Funksjonell beskrivelse

Utgravingssystem

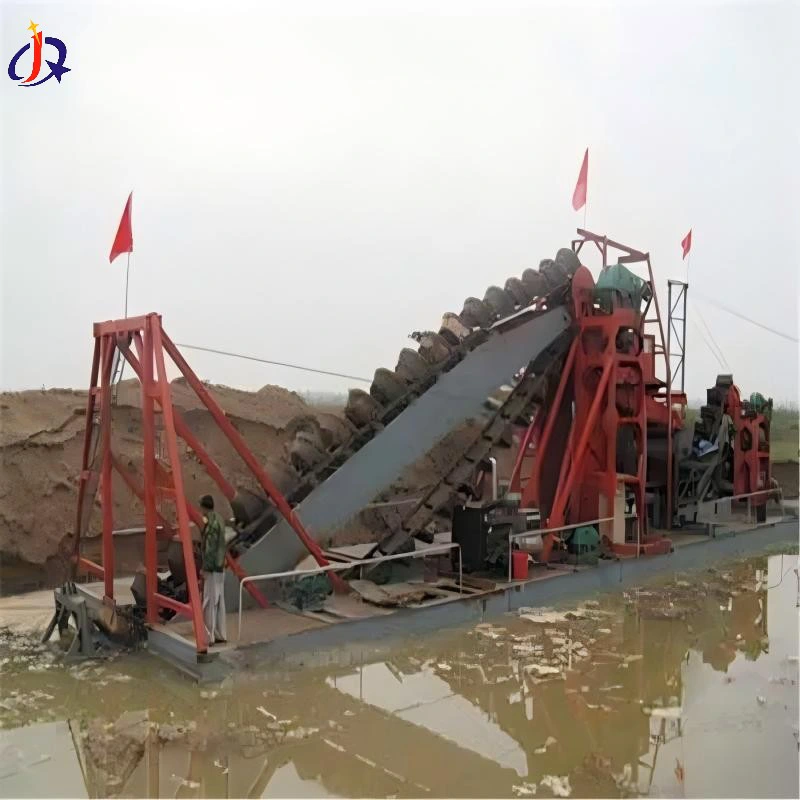

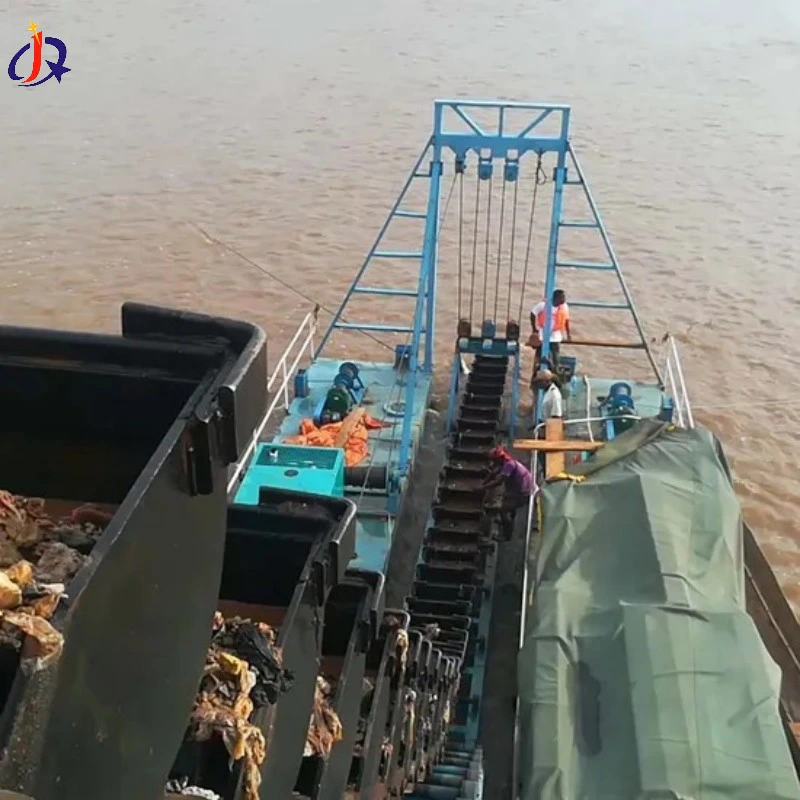

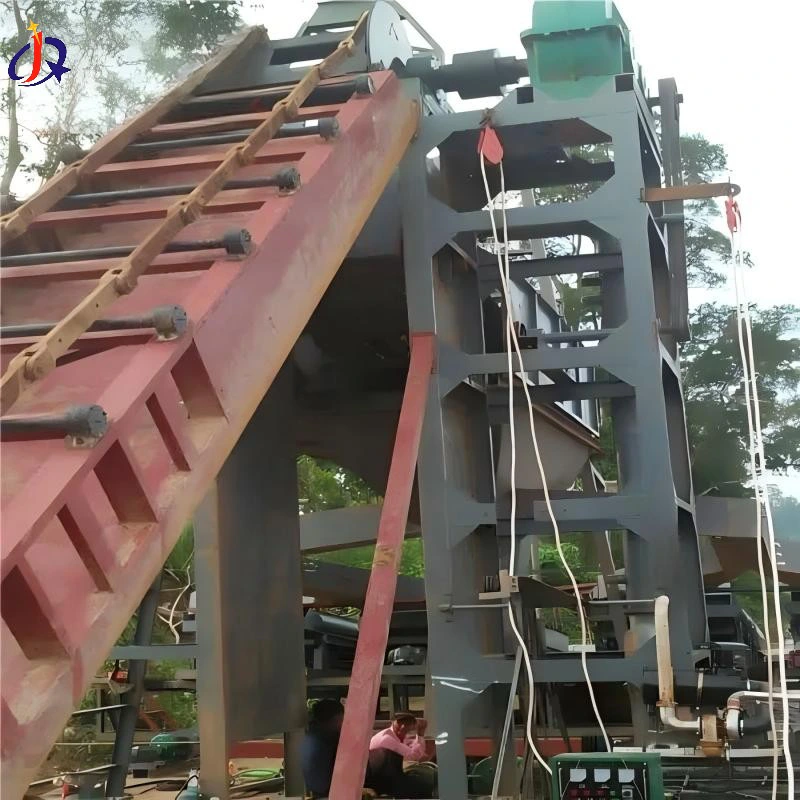

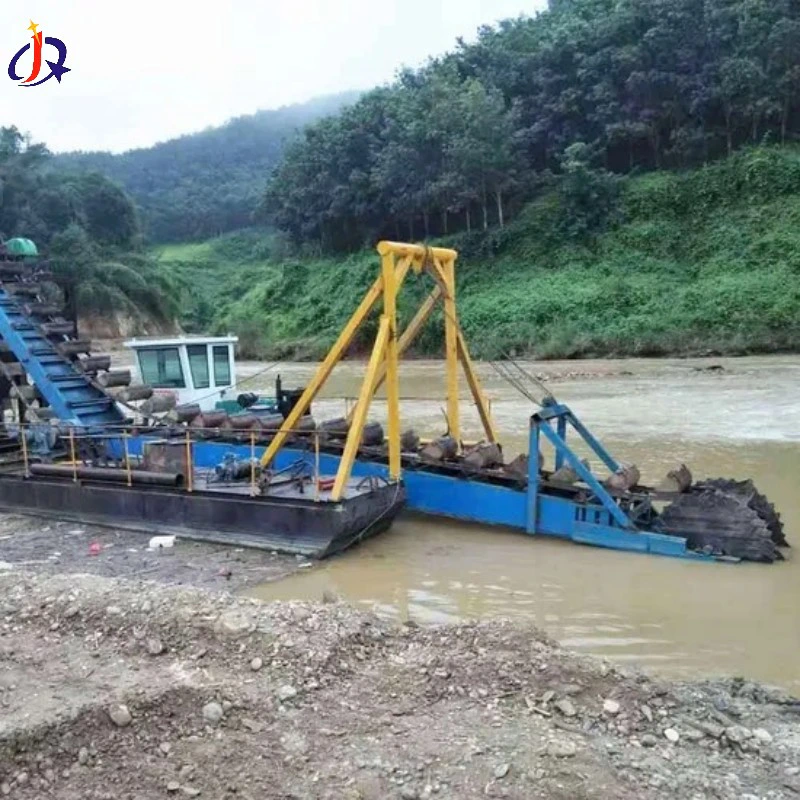

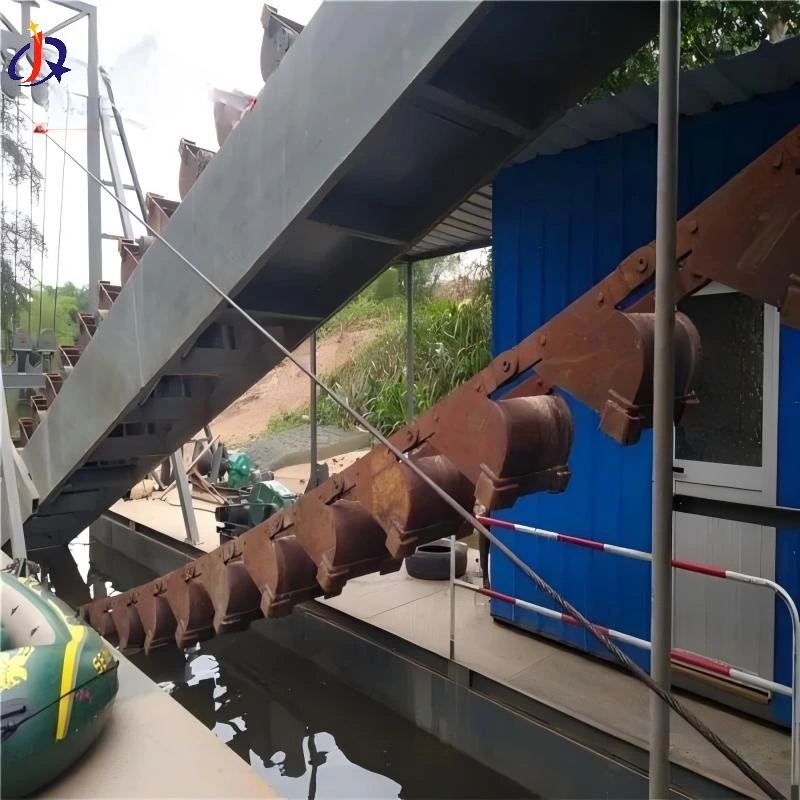

Bøttekjede/rømmer

Bøttekjeden skjærer vertikalt inn i elveleiet for å grave ut gullholdig grus.

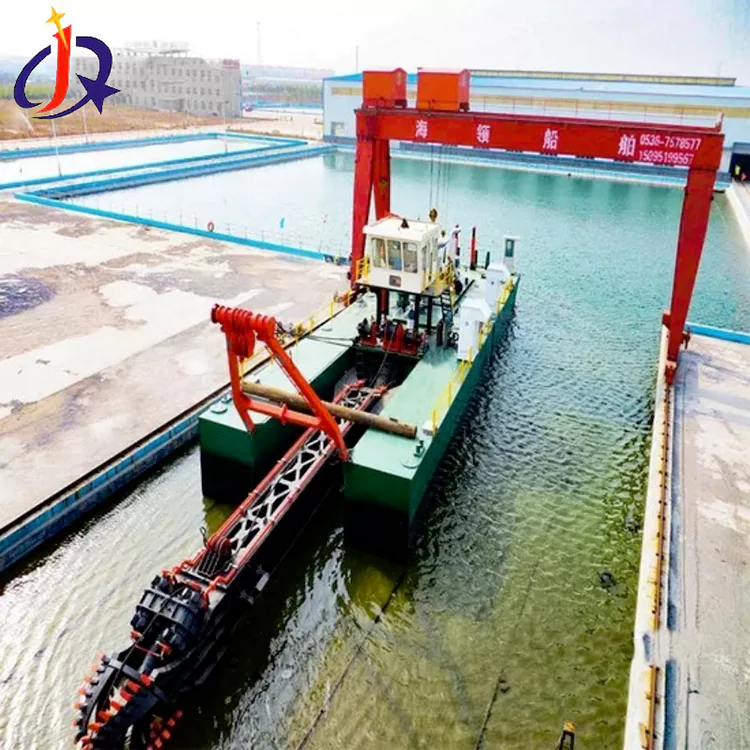

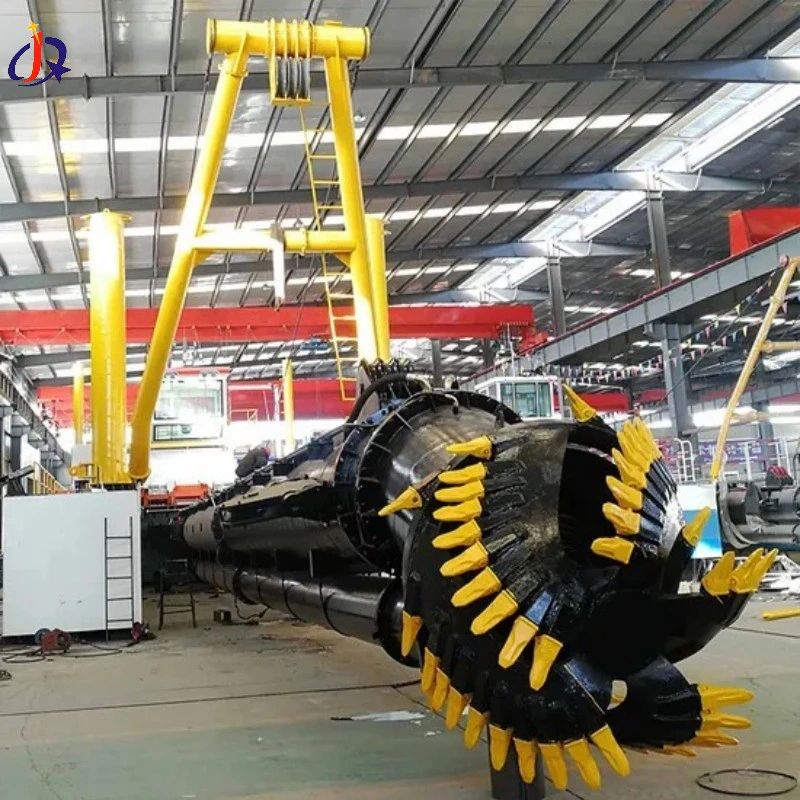

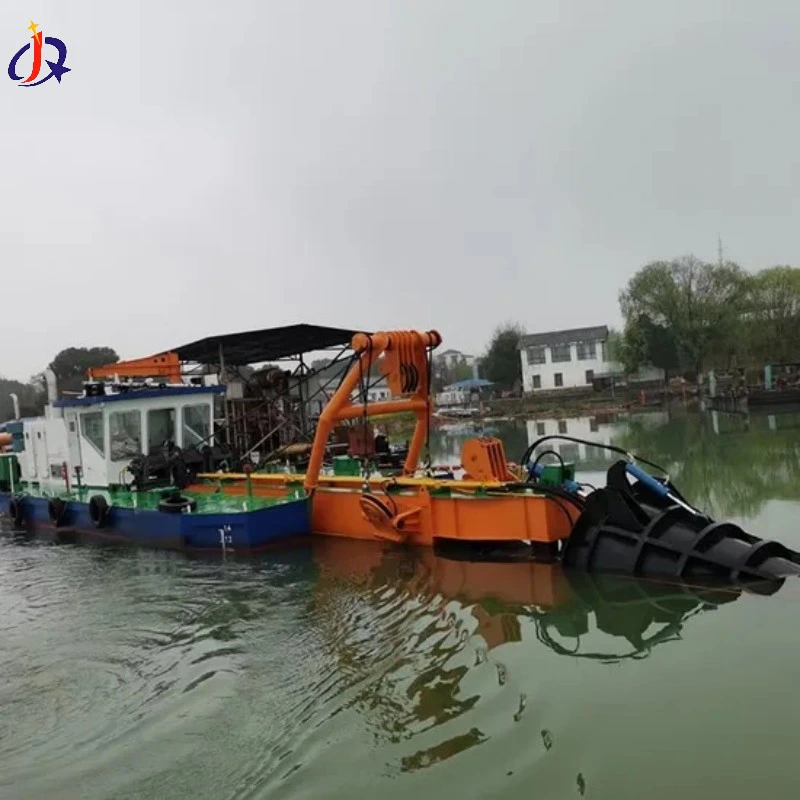

Kutter-sugemekanismen agiterer sedimentet og suger det deretter opp gjennom sugerør.

Screening System

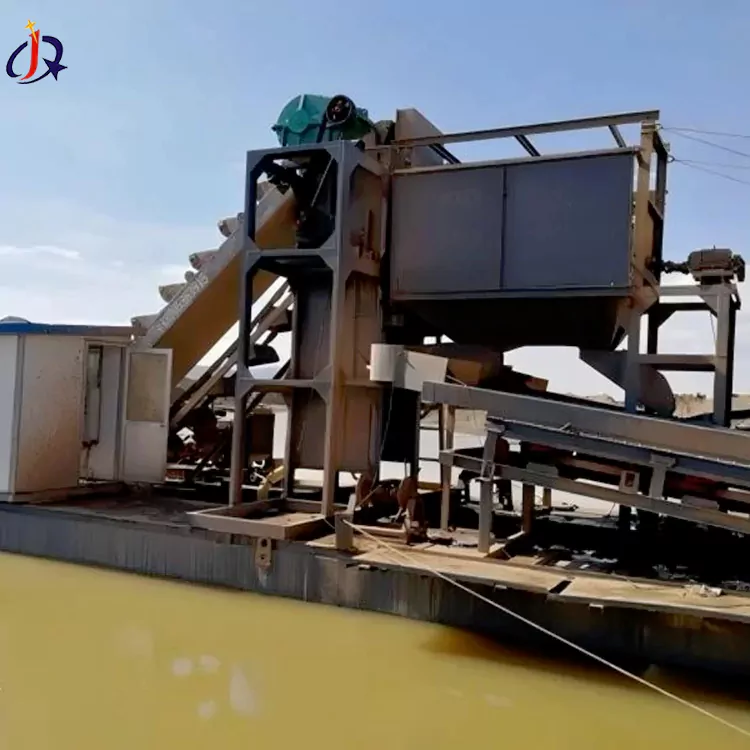

Trommelskjerm/vibrasjonsskjerm

Prosessen går ut på å klassifisere og kassere grove gruspartikler større enn 10-15 mm, samtidig som finkornet malmsand holdes tilbake for påfølgende malmvasking.

Vaske- og fordelssystem

Høytrykkssprøyting + malmvaskkum

Høytrykksvann (0,5–1,2 MPa) stripper leire fra plasseringsgulloverflater, og danner en homogen slurry for påfølgende prosessering.

Separasjonssystem

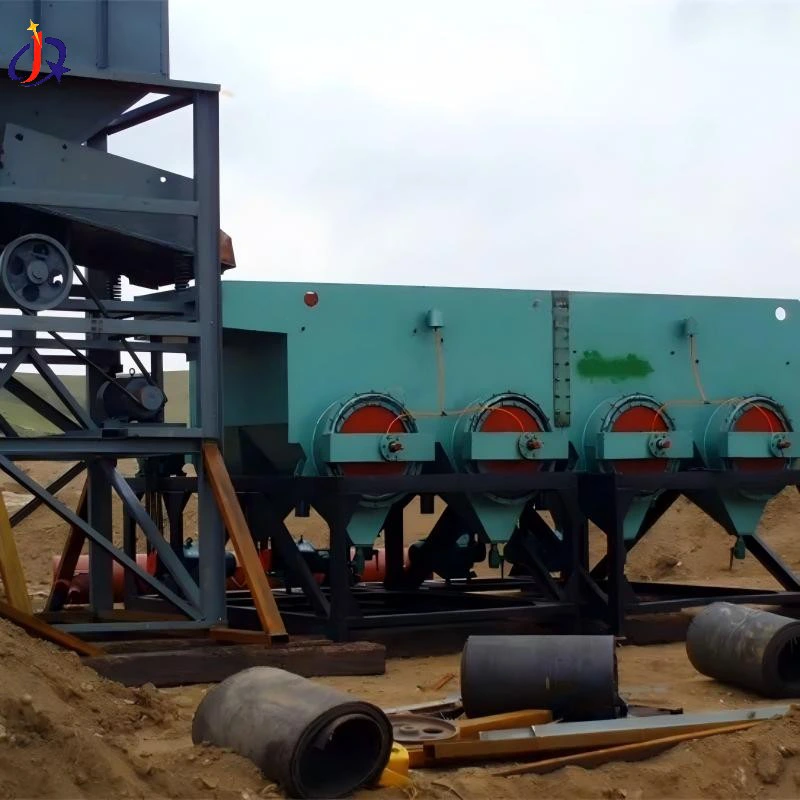

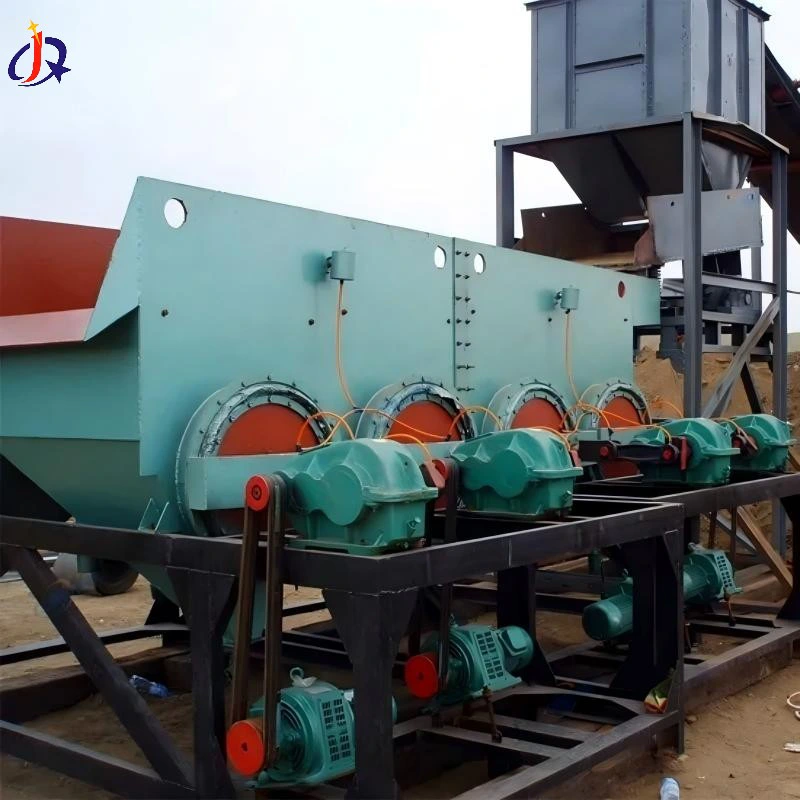

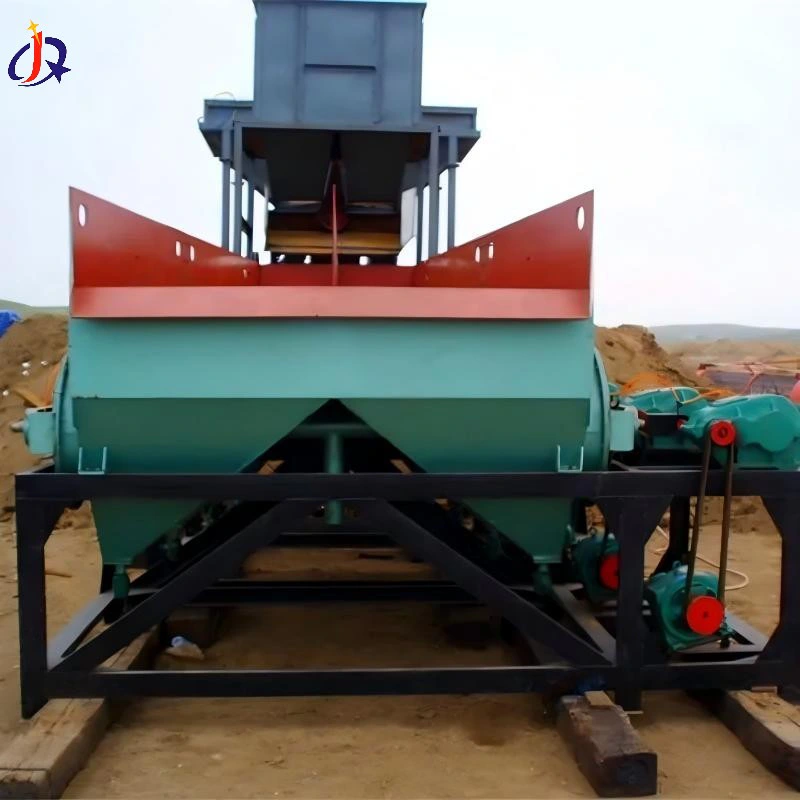

Sluseboks + Sentrifugalkonsentrator + Jigseparator

Gullkorn skilles fra lett mineralsand ved gravitasjonskonsentrasjon, og gullkornene legger seg ned i konsentrattrauet.

Avfallsstyringssystem

Avgangspumpe + transportrørledning

Tøm de separerte avgangsmassene til utpekte områder for å forhindre opphopning og forurensning

Hjelpesystem

Skrog, fremdrift og manøvrerbarhet

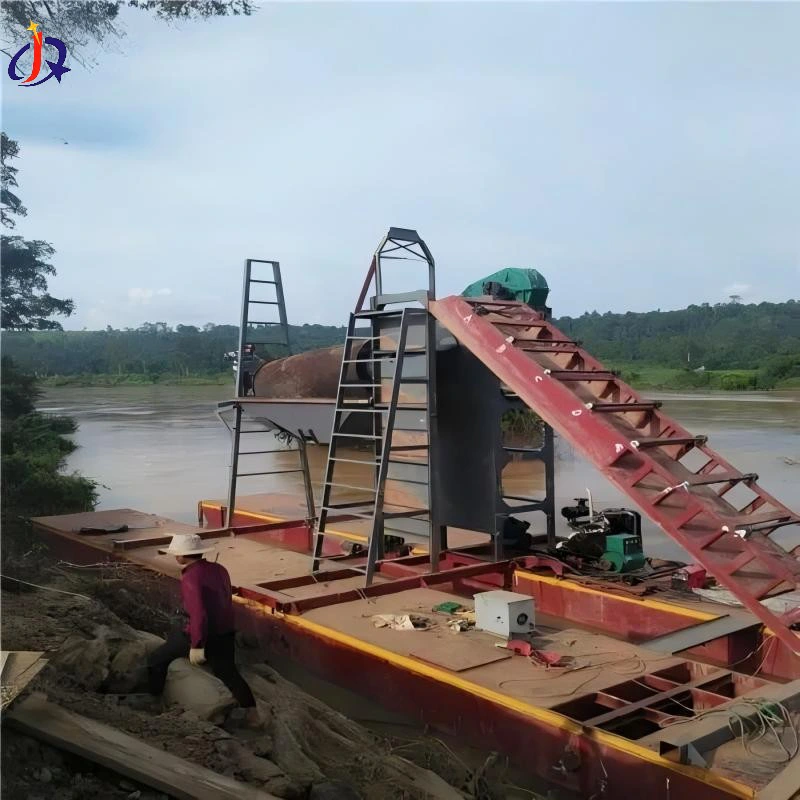

Skroget i pongtongstil sikrer oppdrift, med hydraulisk/elektrisk fremdrift og en integrert kontrollkonsoll som muliggjør start/stopp-operasjon med ett trykk.

Parametere

Nøkkelvalgskriterier

vanlige områder

Gjennomstrømning

Match malmreserver med karakter

Daglig behandlingskapasitet: 200–1000 tonn
Behandlingskapasitet per time: 50–800 kubikkmeter (m³)

Gravedybde

Tilpass til elvevannsdybden

Bøttekjedetype: 1–8 meter

Sugetype: 10–30 meter

Gjenopprettingsfrekvens

Key Performance Indicators

85 %–95 %

Makt

Varighet av lekser

Drivstofftype: Diesel
Effektområde: 100–500 kW
Drivstofforbruk: 50–200 l/t

Gjeldende malmsøm

Geologiske forhold

Veiledning for valg av material-utstyr:

Brosteinslag: Skuffekjedegraver

Finsandlag: Sugegraver

Smal elvekanal: Clamshell skuffegraver
